SYSCAD ist die CAD-Bibliothek für den Fenster-, Türen- und Fassadenbau. Verfügbar für AutoCAD und BricsCAD.



Mit wenigen Mausklicks bauen Sie sich den gewünschten Schnitt zusammen. SYSCAD kennt die Komponenten des Systems und ermöglicht mit intelligenten Funktionen den schnellen und einfachen Zusammenbau der Schnitte.

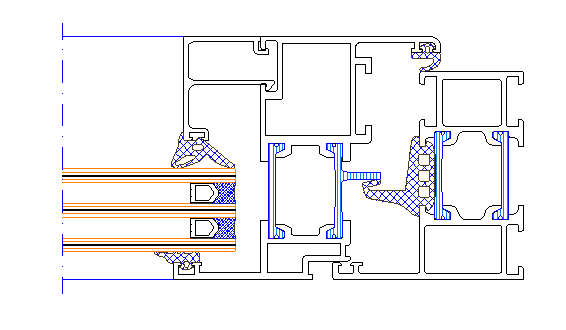

Schnitt Demo System SC60



Diese Abhandlung soll einen Überblick über den Aufbau der Profilbibliotheken in SYSCAD bieten. Gleichzeitig aber auch den interessierten Lesern die Art der Datenaufbereitung für SYSCAD zeigen. Layerstruktur der CAD-Daten, Blockstruktur, Einfügepunkte etc.



Im SYSCAD müssen die Profilblöcke immer von rechts abgelegt werden. Gespeichert als AutoCAD 2004-Zeichnung (*.dwg).



Alle Linienzüge als geschlossene Polylinien. Materialbezogene Layer.



Bereinigt werden sollten:



- nicht benötigte Blöcke

- Layer

- Bemassungsstile

- unreferenzierte Gruppen

- Layerfilter

- Layouts





Die abgebildeten Profilquerschnitte sind aus den SYSCAD-DEMO Systemen SC 60 und der FASSADE 50 entnommen. Diese Systeme dienen nur zu Demonstrationszwecken und können nicht bestellt bzw. verbaut werden.



Profilsysteme bestehen aus verschiedenen Komponenten. Sie sind von Lieferant zu Lieferant unterschiedlich. Dienen z.B. unterschiedlichen Wärmeschutzanforderungen. Und doch sind sich die Profilsysteme im Grunde sehr ähnlich.



Fenster-/ Türsysteme





Rahmenprofile

Sprossenprofile

Dehnfugenprofile

Statikprofile

Eckprofile

Kupplungspfosten

Flügelprofile

Flügelsprossen

Wechselprofile

Zusatzprofile

Dichtungen

Glasleisten

Türrahmenprofile

Türflügelprofile

Sockelprofile



Fassadensysteme





Pfostenprofile

Montageprofile

Riegelprofile

Einschiebprofile

Druckprofile

Deckprofile

Dichtungen

Zusatzprofile
